2016年05月24日公開

ファミコン(875) ゲーム(1261) 1980年代(8050)

ファミコン本体やカセットの分解画像カセットの中に電池が入ってる！

ファミコン本体やカセットの分解画像カセットの中に電池が入ってる！

昔はゲーム機を分解する人は少なかったと思いますが、大人になった今、修理の為や興味があって分解する人は多いようです。分解することで分かった当時の技術も必見！ファミコンカセットの中に電池があるのは知っていましたか？

ファミコン

中を開けるとこんな感じ。実は型番が同じファミコンでも、基盤が初期型と後期型あるそうです。

ファミコン本体

写真左が前期型。（古い方）メイン基板と小さい基板の２つに分かれているのが特徴。小さい基盤は電源部とＲＦ出力に関連した部品がのってます。

比較（左が前期型）（右が後期型）

出力をAV仕様に変更するようなキットもあったそうです。

AV出力仕様に改造も可能

シンプルですね。

コントローラー

２コントローラーにはマイクがありましたよね、そしていっぱい穴があると思ったら実は１つしか開いていません、その中に入ってるマイクがこれだ。

気になる２コンのマイク

後に出たNEWファミコンはしっかりしていますね。

NEWファミコン

ファミコンカセット

非常ににシンプルだ！！ではカセットによって違いはあるのか？

「任天堂テニス」中を開けてみると

一般的なサイズよりカセット本体が大きいからと言って開けてみるとスカスカだったり。

カセット本体が大きくても

やっぱり、容量が多いRPG等のゲームは基盤がフルに使われている。

ドラクエ３

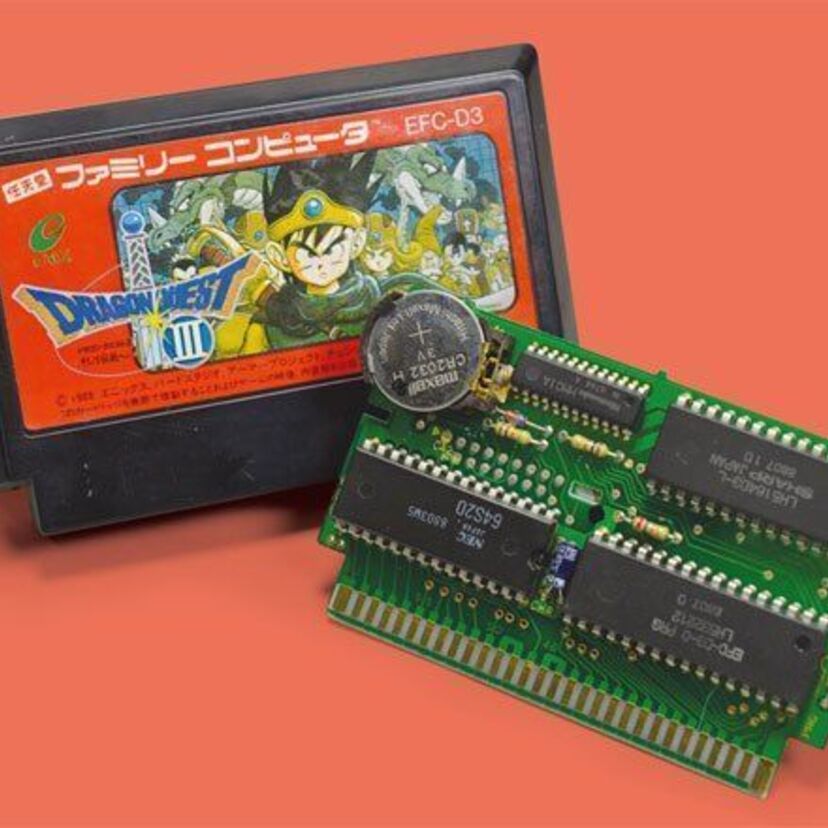

知っていましたか？ドラクエやRPGなどのゲームではバッテリーバックアップという技術が使用されています。もちろん、電池の寿命がきたら「ぼうけんのしょ」は消えます。寿命は5年ぐらいと言われていますが、発売から20年以上たって問題なく動くということも。

電池が入ってる

ファミコンで初めてバッテリーバックアップを採用したゲームソフトは、1987年4月発売の『森田将棋』（セタ）となった。その後はRPGを中心に、多くのゲームソフトにバッテリーバックアップが採用された。

https://ja.wikipedia.org/wiki/%E3%83%90%E3%83%83%E3%83%86%E3%83%AA%E3%83%BC%E3%83%90%E3%83%83%E3%82%AF%E3%82%A2%E3%83%83%E3%83%97

バッテリーバックアップ - Wikipedia

気になるLED付きのカセットはどうなっている。

ジッピーレース

裏面は、開けてみると普通

裏面

LEDが基盤に直でつけられていました。

表面

【ファミコンゲームのデータ容量】往年のファミコン名作ゲームはどのくらいのデータ容量だったのかを調べてみる。 - Middle Edge（ミドルエッジ）

出典: https://middle-edge.jp

ディスクシステム

ファミコンに比べたら複雑な感じですね。

ディスクシステム

老朽化でディスクを回す為のベルトがよく切れるそうです。

ディスクを回すベルト

スーパーファミコン

開けると、こんな感じ少し複雑な感じになりましたね。

時代はスーパーファミコン

さらに基盤を見てみるとファミコン時代よりしっかりしたイメージですね。

基盤

ファミコン時代に比べてボタンが増えたので、基盤も大型化

コントローラー

スーパーファミコンのカセット

もちろん、バッテリーバックアップの技術はスーパーファミコンの時代でも活躍。

スーファミでも電池あり！

タイトルによって、規格サイズいっぱい使っている物もあれば、小さいと言いたくなるような物まで、初期に出た物が小さいようです。

初期のはこんなに小さい
